BỘ ĐIỀU KHIỂN NHIỆT ĐỘ
Thông tin kĩ thuật:
Chức năng: điều khiển đốt nóng
Điện áp: 100-240V AC (±10%) 50/60Hz
Công suất tiêu thụ: 6W, 10VA
Input: Loại: tham khảo "mã đưa vào cho loại đầu vào và dãy"
Chu kì mẫu: 62.5ms
Độ chính xác: ±0.5% F.S
Điện áp cho phép: trong phạm vi ±20V DC (VDC), trong phạm vi ±10V DC (TC, RTD)
Độ chính xác bù mối nối: ±3.5°C (0~50°C)
Hoạy động đầu vào sau khi nghỉ: T.C: OFF, UP/DOWN RTD: UP
Điều khiển đầu vào: Relay: NO: 5A 250V AC, 5A 30V DC
NO: 3A 250V AC, 1A 30V DC
S.S.R(điện áp xung): Điện áp ON: 12V DC, OFF: 0.1V DC
Kháng tải: 600Ω
S.C.R(cường độ): Khoảng: 4-20mA (±5%), độ chính xác: ±0.2mA, kháng tải: 600Ω
Công suất truyền lại: Khoảng: 4-20mA (±5%), độ chính xác: ±0.2mA, kháng tải: 600Ω
Công suất tín hiệu báo động: 5A 250V AC, 5A 30V DC
Tiếp xúc đầu vào: Điện trở OFF: 10kΩ, điện trở ON: 1kΩ
ĐIều khiển: Phương thức: ON/OFF, P.I.D
Hoạt động đầu ra: ngược lại, trực tiếp
Chống đặt lại kết thúc: Auto(A=0), 0.1~100.0%
Tiêu chuẩn: EIA RS485
Đơn vị kết nối tối đa: 31 đơn vị (nhưng thiết lập địa chỉ: 1~99)
Phương thức giao tiếp: 2 dây 1 nửa kép
Số liệu truyền động: không đồng bộ
Chuỗi giao tiếp: không
Khoảng cách giao tiếp: tối đa 1.2km
Tốc độ giao tiếp: 2400, 4800, 9600, 14400, 19600 BPS (có thể chọn được thông số)
Bit bắt đầu: 1 Bit
Độ dài dữ liệu: 7 hoặc 8 Bit
Bit chẵn lẻ: không, chẵn, lẻ
Bit kết thúc: 1 hoặc 2 bit
Protocol: PC.LINK, PC.LINK SUM, MODBUS-ASCII, MODBUS-RTU
Thời gian phản hối: thời gian xử lý trong việc tiếp nhận + ( thời gian đáp ứng X 10ms)
2 bậc tự do P.I.D: 1~100% của tỉ lệ dải
Điện trở cách điện: 20 ㏁
Độ bền điện môi: 2300V AC cho 1 phút
Độ ẩm môi trường hoạt động: 35~85% RH

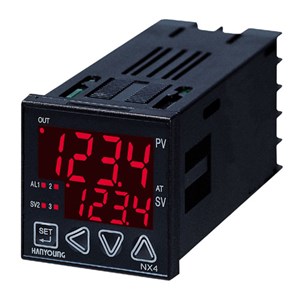

Kích thước: 48x48x63mm
Chức năng: điều khiển đốt nóng, làm mát, RS485, HBA

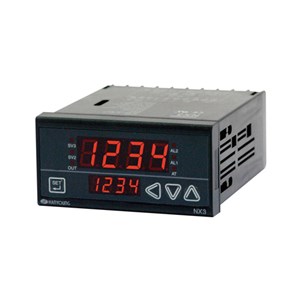

Kích thước: 96x48x63mm
Chức năng: điều khiển đốt nóng, làm mát
Chức năng: điều khiển đốt nóng, RS485, HBA

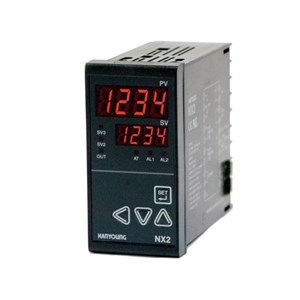

Kích thước: 48x96x63mm
Chức năng: điều khiển đốt nóng, làm mát, RS485
Input: a) T.C: K, J, E, T, R, B, S, L, N, U, W, PLII
b) R.T.D: Pt100(KS/IEC), KPt100(KS)
c) Điện áp đầu vào DC: 1-5V, -10-20mV, 0-100mV
d) Dòng đầu vào DC: 4-20mA (kết nối điện trở 250Ω đến thiết bị đầu cuối đầu vào)
Chu kì mẫu: 250ms
Độ phân giải màn hình hiển thị đầu vào: dưới điểm thập phân của tín hiệu đầu vào và dải đo
Trở kháng đầu vào: T.C và mV đầu vào: 1MΩ DC V: 1MΩ
Nguồn điện trở có thể chịu được: cặp nhiệt điện: 250Ω , điện áp: 2kΩ
Sức đề kháng dây dẫn có thể chịu được: R.T.D: 10Ω / dây
Điện áp đầu vào chấp nhận được: ±10V (T.C, R.T.D, điện áp: mV DC), ±20V (điện áp: V DC)
Tỉ lệ loại bỏ tiếng ồn: NMRR: 40dB, CMRR: 120dB (50/60Hz ±1%)
Tiêu chuẩn: T.C, R.T.D: KS, IES, DIN
Scaling: theo thiết lập tối đa, giá trị (SH), giá trị (SL) của dải đo, rộng có sẵn (-1999~9999)
Tiêu chuẩn nhiệt độ bù trừ: ±1.5°C (15~35°C), ±2.0°C (0~50°C)
Độ chính xác: ±0.5% (Full Scale)

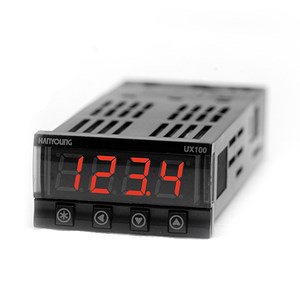

Kích thước: 48x24x100mm
Chức năng: điều khiển đốt nóng,làm mát
Chức năng: điều khiển đốt nóng, RS485
Nguồn điện trở có thể chịu được: cặp nhiệt độ: 250Ω , điện áp: 2kΩ
Độ chính xác: ±0.1% (Full Scale)
Điện năng cung cấp cho cảm biến: 24V DC (điện trở trong: 1.2kΩ) 50mA 15V DC (điện trở trong: 600Ω )

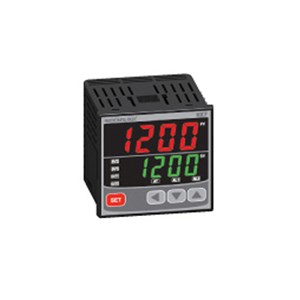

Kích thước: 48x48x100mm
Chức năng: điều khiển đốt nóng, RET, RS485
Chức năng: điều khiển đốt nóng, SV2, SV3
Chức năng: điều khiển đốt nóng, HBA, AL2
Chức năng: điều khiển đốt nóng, làm mát, HBA

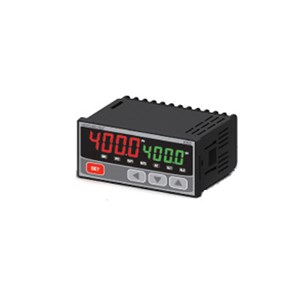

Kích thước: 96x48x100mm
Chức năng: điều khiển đốt nóng, làm mát, SV2, SV3
Chức năng: điều khiển đốt nóng, HBA

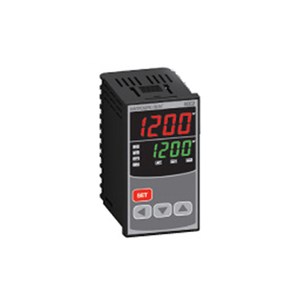

Kích thước: 48x96x100mm
