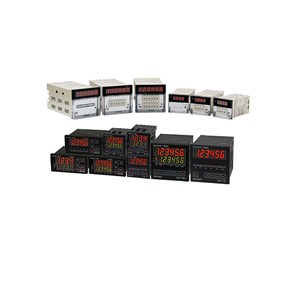

BỘ ĐẾM HANYOUNG
BỘ ĐẾM
Thông tin kĩ thuật:
Chức năng: Độ chính xác lập lại: ±0.01% ±0.05% thứ hai
Thay đổi điện áp: ±0.005% ±0.003% thứ hai
Thay đổi nhiệt độ: tỷ lệ để thiết lập giá trị
Điện trở cách điện: 100MΩ ( ở 500V DC)
Độ bền điện môi: 2000V AC 50/60Hz trong 1 phút
Khả năng chống ồn: Sóng nhiễu vuông góc bằng cách mô phỏng AC: ±2kV (giữa mạch cung cấp thiết bị điện đầu cuối) ±500V (giữa thiết bị đầu cuối đầu vào)
Chống rung: Độ bền cơ: 10-55Hz , biên độ kép 0.75mm
Độ bền trục trặc: 10-55Hz, biên độ kép 0.5mm
Chống sốc: Cơ: 300m/s² (khoảng 30G)
Trục trặc: 100m/s² (khoảng 10G)
Tuổi thọ: Cơ: tối thiểu 10.000.000 hoạt động
Điện: tối thiểu 100.000 hoạt động (250V xoay chiều 3A)
Trọng lượng: 184g
Năng lượng cung cấp: 100-240V AC 50/60Hz
Năng lượng tiêu thụ: 6.2VA (240V AC 60Hz)
Reset/inhibit: Reset bằng nút nguông OFF: thời gian tối thiểu 0.5s
Ngoài reset hoặc inhibit: reset độ rộng tín hiệu đầu vào 0.02s
Kiểm soát đầu ra: SPDT: 250V AC 3A cosø=1(tải điện trở)
Mở bộ thu: 30V DC 100mA
Nhiệt độ môi trường: -10~55°C
Độ ẩm: 35-85% RH
Kích thước:

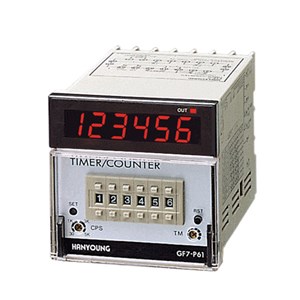

Kiểu: Bộ đếm tổng, hiển thị
Giai đoạn freeset: 1 giai đoạn, 2 giai đoạn
Hiển thị chữ số: 6 chữ số
Phương pháp hiển thị: LED 7 đoạn, chiều cao 10mm
Tốc độ đếm: 30/ 1k/ 3k/ 5k cps
Đếm đầu vào: tiếp xúc, không tiếp xúc
Reset: tín hiệu vào chiều rộng 0.02s (tiếp xúc, không tiếp xúc đưa vào) Reset: Min
Đầu vào hạn chế: Điện áp đầu vào(DC đầu vào) [H] level 5~30V DC, [L] level 0~2V DC (sức cản đưa vào khoảng 4.7kΩ)
Bảo vệ bộ nhớ: bán kiên cố
Điện áp: 100~240V AC 50/60Hz
Năng lượng tiêu thụ: khoảng 5VA (220V AC 60Hz)
Điện áp cảm biến: 12V DC 50mA
Công suất điều khiển: Tiếp xúc đầu vào: 1c 250V AC 3A
Không tiếp xúc đầu vào: 30V DC 100mA
Điện trở cách điện: tại 500V DC là một phần của thiết bị đầu cuối truyền dẫn và tiếp xúc với phần kim loại
Độ bền điện môi: 2000V AC 50/60Hz cho 1 phút
Chống rung: Trục trặc: 2-55Hz, mỗi X, Y, Z mỗi hướng trong 10 phút
Độ bền: 10-55Hz, 0.76mm, X, Y, Z mỗi hướng trong 2 giờ
Chống sốc: Trục trặc: 100m/s² 6 vị trí, mỗi 3 lần
Độ bền: 300m/s² 6 vị trí, mỗi 3 lần
Tuổi thọ: Cơ: tối thiểu 10 triệu hoạt động
Điện: tối thiểu 0.3 triệu hoạt động

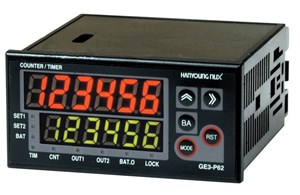

Kiểu: Bộ đếm tổng, Freeset
Hiển thị chữ số: 6 chữ số, 1 hàng
Hiển thị chữ số: 4 chữ số, 1 hàng
Kiểu: hiển thị
FND hight: PV: 13mm, SV: 10mm
Chức năng: Out-counter đầu ra và đầu ra không đổi
Twin timer (Thời gian thiết lập On/Off riêng biệt)
Chế độ nhấp nháy thiết lập 99.99s
Chắc năng khóa phím
Chức năng lưu trữ PV khi tắt nguồn
Tốc độ đếm và đưa vào: 1/30/1k/10k cps, tiếp xúc, không tiếp xúc
Thiết lập lại: Độ rộng tín hiệu reset lựa chọn 0.1ms/1ms/20ms
Loại đầu vào: CP1, CP2, RST, RST.B(TOTAL là ngoại lệ) 4 input
[H] level 4-30V DC [L] level 0-2V DC NPN
Điện áp: 100V-240V DC/AC 50-60Hz(±10%)
24V-60V DC/AC 50-60Hz(±10%)
Điện năng tiêu thụ: khoảng 12VA (220V AC 60Hz)
Cung cấp năng lượng để cảm biến: 12V DC 200mA
Kiểm soát đầu ra:
TR1/TR2: NPN cực góp mở 30V DC 100mA

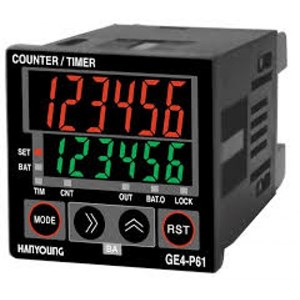

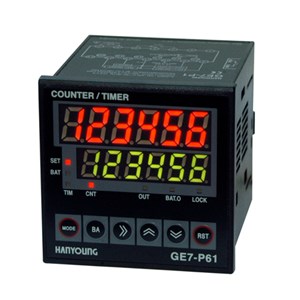

Kích thước: 72x72x87
Kiểu: cài đặt sẵn
Hiển thị chữ số: 6 chữ số, 2 hàng
Kiểm soát đầu ra: 1c(250V xoay chiều 3A)
1c(250V xoay chiều 3A)
FND hight: PV: 11mm, SV: 8mm
Chức năng: Out-counter thiết lập và chỉ định
PNP/NPN đưa vào lựa chọn, được xây dựng trong chuyển đổi
Truy cập kép (CP1+CP2)
Chắc năng cài đặt OFFSET
Kích thước: 72x36x86
Kiểm soát đầu ra: 1a(250V xoay chiều 3A)
Hiển thị chữ số: 4 chữ số, 2 hàng
Bộ đếm thời gian kép (On/Off time thiết lập riêng)
MODE nháy thiết lập 99.99s
Chức năng khóa phím
Kích thước: 48x48x85
Chức năng: Out-counter thiết lập & chỉ định (Ngoại lệ: định thì)

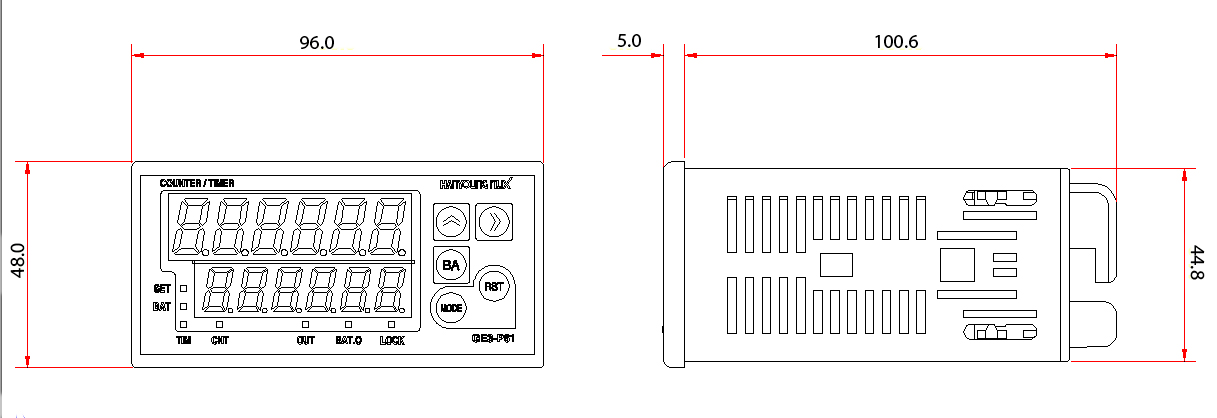

Kích thước: 96x48x100
Kiểm soát đầu ra: Relay1: 1a(250V xoay chiều 3A)
Relay2: 1c(250V xoay chiều 3A)

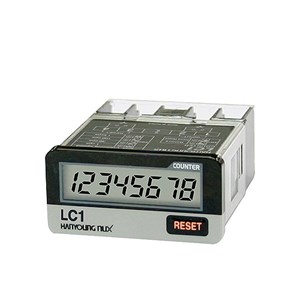

Loại đầu vào: điện áp đầu vào
Nguồn cung cấp điện áp: Pin lithium được tích hợp trong
Hành động đầu vào: UP đếm
Tốc độ tính toán: 20 cps
Điều kiện đầu vào: Cao: 24-240V AC/ 6-240V DC
Thấp: 0-2V AC/DC
Thiết lập lại loại đầu vào: đầu vào không điện áp
Thiết lập lại chiều rộng tín hiệu tối thiểu: 20ms
Tuổi thọ Pin: ít nhất 7 năm (khoảng 25c)
Chuyển đổi thiết lập bên ngoài: Switch 1: cường độ chiếu bên trong/ mặt trước đặt lại có thể lựa chọn
Kết nối bên ngoài: thiết bị đầu cuối (4P)
Phương pháp hiển thị: 7 đoạn LCD ( chiều cao: 8.7mm)
Số hiển thị: 8 chữ số
Điện trở cách điện: min 100㏁ (500V DC), thiết bị đầu cuối không dẫn điện sạc kim loại
Chịu rung: 10-55Hz, biên độ kép 0.75mm, mỗi hướng đưa vào 3 trục, 2h
Khả năng chống sốc: 300m/s², mỗi hướng đưa vào 3 trục mỗi 3 lần
Độ ẩm môi trường xung quanh: 35~85% RH
Nhiệt độ bảo quản: -20~65°C
Mức độ bảo vệ: IP66 (mặt trước)
Trọng lượng: 58g

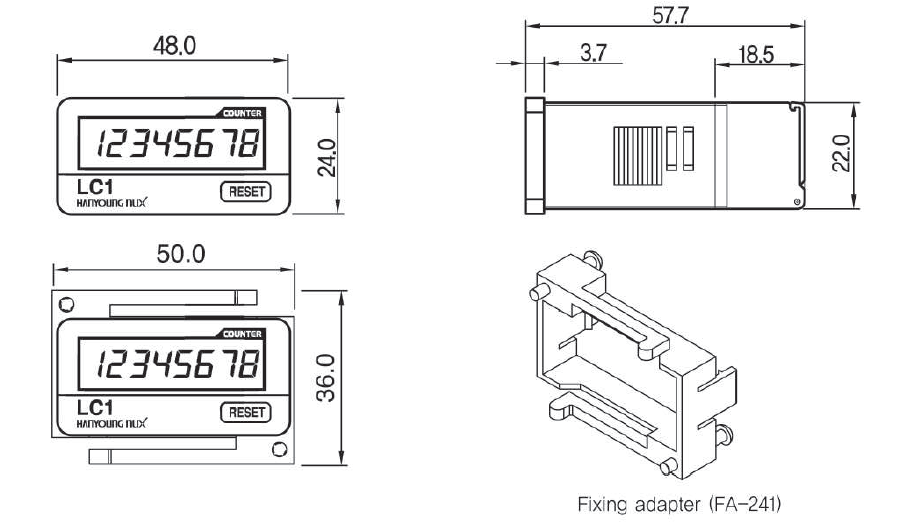

Kích thước: DIN 48x24mm
Loại đầu vào: đầu vào không điện áp
Tốc độ tính toán: 1/ 30 /100 /1k cps
Điều kiện đầu vào: Điện áp còn lại khi ngắt: 0.7V
Trở kháng tối đa khi cắt: 10kΩ
Trở kháng tối thiểu khi mở: 1kΩ
Switch 2: tốc độ tính toán có thể chọn được (4 loại)
