ELCB Mitsubishi NV630-CW
Thông số kỹ thuât
Dòng điện định mức In: 500, 600, 630A
Nhiệt độ làm việc: 40oC
Số cực: 3P
Điện áp cách điện định mức: 100-440VAC (Multi-votage type)
Loại tốc độ cao : Định mức dòng chính xác (mA): 100-200-500(Selectable)
Loại trễ thời gian: Định mức dòng chính xác (mA): 100-200-500 (Slectable)
Thời gian vận hành tối đa (s): 0.45-1.0-2.0 (Slectable)
Hệ thống chỉ báo rò đất : Button
Dòng ngắn mạch định mức (KA): 35KA: 230VAC
18KA: 400VAC
15KA: 440VAC
Bộ phận cắt tự động: Nhiệt-từ
Nút tác động cắt (Trip button): Có
Tiêu chuẩn: IEC 60947-2
Tài liệu
ELCB Mitsubishi NV400-CW
Dòng điện định mức In: 250, 300, 350, 400A
Loại tốc độ cao : Định mức dòng chính xác: (30) 100-200-500(Selectable)
Thời gian vận hành tối đa: 0.04s
Loại trễ thời gian: Định mức dòng chính xác: 100-200-500 (Slectable)
Thời gian vận hành tối đa: 0.1s-0.2s-0.3s (Slectable)
Dòng ngắn mạch định mức: 50KA: 230VAC
36KA: 400VAC
25KA: 440VAC

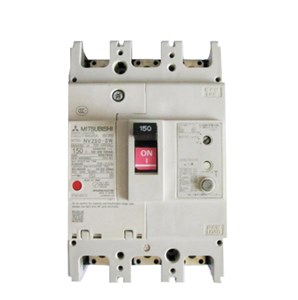

ELCB Mitsubishi NV250-CW
Dòng điện định mức In: 125, 150, 175, 200, 225, 250A
Loại tốc độ cao : Định mức dòng chính xác: 30,100-200-500(Selectable)
Dòng ngắn mạch định mức: 35KA: 230VAC
Tuổi thọ đóng cắt: Không có dòng điện: 8000 lần
Có dòng điện: 440V-In/2: 4000 lần
440V-In: 4000 lần

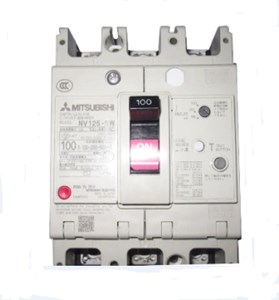

ELCB Mitsubishi NV125-CW
Dòng điện định mức In: (60), 63, (75), 80, 100, 125A
Dòng ngắn mạch định mức:30KA: 230VAC
10KA: 400VAC
10KA: 440VAC
Tuổi thọ đóng cắt: Không có dòng điện: 10000 lần
Có dòng điện: 440V-In/2: 6000 lần
440V-In: 6000 lần

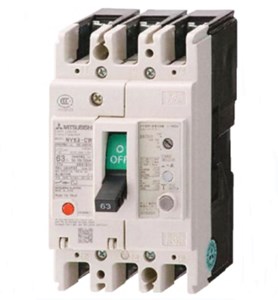

ELCB Mitsubishi NV63-CW
Dòng điện định mức In: (5), 6, 10, (15), 16, 20, 25, (30), 32A
Dòng ngắn mạch định mức: 7.5KA: 230VAC
5KA: 400VAC
2.5KA: 440VAC
Bộ phận cắt tự động: Thủy lực-từ
Nút tác động cắt (Trip button): không

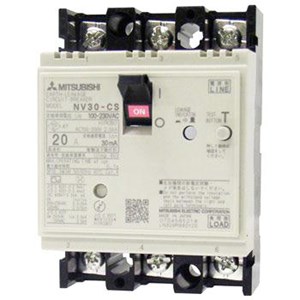

ELCB Mitsubishi NV30-CS
Dòng điện định mức In: 5, 10, 15, 20, 30A
Điện áp cách điện định mức: 100-230VAC
Loại tốc độ cao : Định mức dòng chính xác: 30mA
Dòng ngắn mạch định mức: 2.5KA: 230VAC
