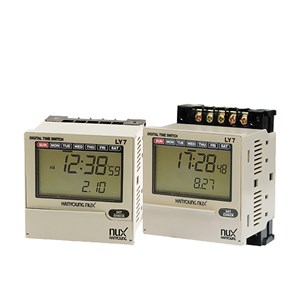

BỘ ĐỊNH THÌ-TIMER (DIGITAL) HANYOUNG
Thông tin kĩ thuật:
Điện áp cung cấp: 100-240V AC 50/60Hz
Biến điện áp cho phép: ±10% nguồn cung cấp điện áp
Năng lượng tiêu thụ: khoảng 4.2VA (220V AC 60Hz)
Phương pháp hiển thị: LCD (hiển thị 4 chữ số, 2 dòng)
Dòng 1: chiều cao kí tự 12mm
Dòng 2: chiều cao kí tự 7mm
Thời gian 1 chu kì: Thiết lập hàng tuần: 1 tuần (7 ngày), thiết lập hàng năm: 1 năm (cho đến 2099)
Thời gian lưu trữ: hơn 5 năm liên tiếp (25°C)
Bước thiết lập: Số thiết lập chương trình: hàng tuần: 64 bước, hàng năm: 32 bước
Số thiết lập mùa: 4 mùa (xuân, hạ, thu, đông)
Số ngày nghỉ trong 1 năm: 16 lần
Kiểu cài đặt (kết nối bên ngoài): Loại gắn bảng điều khiển xa và loại gắn bảng điều khiển tiếp xúc (sử dụng kép)
Sai sót chu kì: ±15s/tháng (25°C)
Sai sót thời gian: nhỏ hơn ±0.01% ±0.05s (lỗi cài đặt, lỗi nguồn, lỗi nhiệt độ)
Điều khiển đầu ra: Bố cục tiếp xúc: 2 mạch độc lập: OUT1: SPDT (1c), OUT2: SPDT (1c)
Công suất tiếp xúc: 15A 250V AC
Tuổi thọ cơ: trên 10 triệu lần
Tuổi thọ điện: trên 50 nghìn lần (250V AC 15A tải trở)
Điện trở cách điện: 100MΩ (500V DC, thiết bị truyền động đầu cuối và tiếp xúc với phần kim loại không mang điện)
Độ bền điện môi: 2000V AC 50/60Hz trong 1 phút
Khả năng chống ồn: ±2kV (giữa các thiết bị đầu cuối) tiếng ồn dạng sóng xung vuông góc bằng thiết bị mô phỏng tiếng ồn (độ rộng xung = 1us)
Chống rung: Độ bền cơ: 10-55Hz (trong 1 phút), biên độ kép 0.75mm, X, Y, Z mỗi hướng trong 1h
Trục trặc kháng: 10-55Hz (trong 1 phút), biên độ kép 0.75mm, X, Y, Z mỗi hướng trong 10 phút
Chống sốc: Độ bền cơ: 300m/s² 3 lần mỗi hướng X, Y, Z
Trục trặc kháng: 100m/s² 3 lần mỗi hướng X, Y, Z
Nhiệt độ môi trường: -10~55°C (không đóng băng)
Nhiệt độ bảo quản: -20~65°C (không đóng băng)
Độ ẩm môi trường xung quanh: 35~85% RH
Trọng lượng: khoảng 275g
Kích thước:

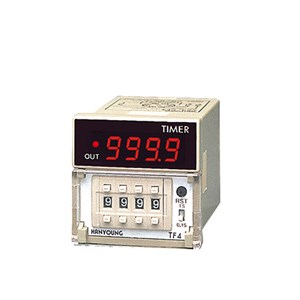

BỘ ĐỊNH THÌ-TIMER (DIGITAL)
Loại thiết bị đầu cuối: gắn 8 pin
Phương pháp điều khiển: lên, xuống
Phương pháp hiển thị: LED 7 đoạn, chiều cao LED: 8mm
Hiển thị chữ số: 4 số
Thời gian thiết lập: 59h 59min
Đếm đầu vào: reset, inhibit
Tín hiệu đầu vào: reset ở ngoài, inhibit: tối thiểu. Độ rộng tín hiệu đầu vào 0.02s
Công suất reset: tối thiểu. Thời gian mở điện 0.5s
Điện áp: 100-240V AC 50/60Hz
Năng lượng tiêu thụ: khoảng 4.8VA 220V AC 60Hz
Điều khiển đầu ra: đầu ra tiếp xúc: 1c 250V AC 3A, đầu ra không tiếp xúc: 30V DC 100mA
Điện trở cách điện: 100㏁ (500V DC)
Độ bền điện môi: 2000V AC 50/60Hz trong 1 phút (giữa thiết bị đầu cuối)
Chống rung: 10-55Hz, 0.76mm, X, Y, Z mỗi vị trí trong 10 phút / 2h
Chống sốc: 100m/s² 6 vị trí, mỗi 3 lần
300m/s² 6 vị trí, mỗi 3 lần
Tuổi thọ: Cơ: hơn 10 triệu hoạt động
Điện: hơn 100000 triệu hoạt động
Nhiệt độ môi trường và độ ẩm: 0~50°C 30~85% RH
Trọng lượng: khoảng 100g
Kích thước: 48x48x95.6

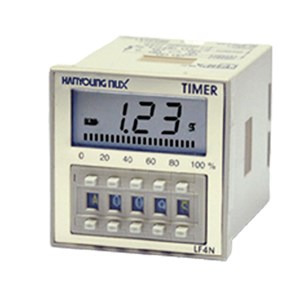

Thời gian thiết lập: 9 m 59.9 sec/ 59 m 59 sec
Thời gian thiết lập: 999.9 sec/9999 sec
Điện áp: 24-240V AC/DC 50-60Hz
Hiển thị: LCD
Diều chỉnh điện áp: ±10% từ nguồn cung cấp điện áp
Năng lượng tiêu thụ: 1.5W 240V DC, 4.4VA 240V AC
Thời gian reset: tối đa 0.1s
Tín hiệu thời gian tối thiểu: hơn 20ms (START, INHIBIT, RESET)
Điều kiện đầu vào: START: không điện áp đầu vào
INHIBIT: Trở kháng trong một mạch ngắn: tối đa 2kΩ
Điện áp dư trong một mạch ngắn: tối đa 0.7V DC
RESET: trở kháng trong mở tối thiểu 100kΩ
Độ lặp lại của thời gian hoạt động: tối đa ±0.01% ±0.05s
Điều khiển đầu ra: relay tiếp xúc 250V xoay chiều 3A
Điện trở cách điện: tối thiểu 100MΩ (500V DC)
Điện áp xung: ±2000V
Chống rung: Độ bền cơ: 10-55Hz biên độ kép 0.75mm
Độ bền trục trặc: 10-55Hz biên độ kép 0.5mm
Chống sốc: Cơ: 300m/s² (ít hơn 30G)
Trục trặc: 100m/s² (ít hơn 10G)
Tuổi thọ: Cơ: hơn 1000 triệu (Mở và tần số ngắn 180/phút)
Điện: hơn 10 triệu (250V xoay chiều 3A)
Loại thiết bị đầu cuối: Gắn 11 pin
Nhiệt độ môi trường hoạt động: -10~55°C (không ngưng tụ)
Nhiệt độ bảo quản: -20~65°C (không ngưng tụ)
Độ ẩm môi trường xung quanh hoạt động: 35~85% RH
Trọng lượng: 110g
Kích thước: 48x48mm

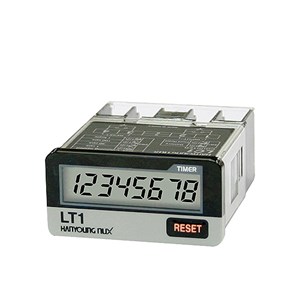

Loại thiết bị đầu cuối: Gắn 8 pin
Phương thức nhập: điện áp đầu vào
Năng lượng: Pin tích hợp sẵn, có thể thay thế
Phương thức hoạt động: chỉ thêm
Điều kiện đầu vào: Cao: 24-240V AC/ 6-240V DC
Thấp: 0-2V AC/DC
Reset: Phạm vi tín hiệu tối thiểu: 20ms
Phương thức nhập: không điện áp đầu vào
Tuổi thọ pin: hơn 10 năm (khoảng 25°C)
Chuyển đổi thiết lập bên ngoài: SW1
Kết nối bên ngoài: thiết bị đầu cuối (4 chân)
Phương pháp chỉ thị: LCD 7 đoạn loại phản xạ, chiều cao chữ cái 8.7mm (đen)
Điện trở cách điện: 100MΩ (500V DC, giữa phần dẫn điện và tiếp xúc với phần kim laoij không sạc)
Chống rung: Rung kháng: biên độ kép đến X, Y ,Z mỗi hướng trong 2h
Trục trặc: biên độ kép đến X, Y ,Z mỗi hướng trong 10 phút
Chống sốc: Khả năng chống sốc-Trục trặc: X, Y, Z mỗi hướng cho 3 lần
Nhiệt độ môi trường: -10~55°C (không đóng băng và sương ngưng tụ)
Nhiệt độ bảo quản: -25~65°C (không đóng băng và sương ngưng tụ)
Cấu trúc bảo vệ: IP66
Phương thức nhập: Không điện áp đầu vào
Điều kiện đầu vào: Điện áp còn lại khi bị ngắt kết nối: 0.7V
Trở kháng tối đa khi bị ngắt kết nối: 10kΩ
Trở kháng tối thiểu khi mở ra: 1MΩ
Chuyển đổi thiết lập bên ngoài: SW1, SW2
