PHOTO SENSOR
Thông tin kỹ thuật:
Loại: đa chức năng (đếm, đo vận tốc,...)
kiểu: NPN
Điện năng cung cấp: 12-24V DC ±10%
Mức tiêu thụ hiện hành: 50mA
Đầu ra: Chính: cực góp mở, 100mA (điện áp cung cấp 30V, điện áp dư 0.5V)
Phụ: cực góp mở, 100mA (điện áp cung cấp 30V, điện áp dư 0.5V)
Phương thức hoạt động: Light ON/ Dark ON output
Đầu ra bình thường, ON DELAY, OFF DELAY, ON/OFF DELAY output
On/Off delay: 0~9999ms
Nguồn sáng: diode phát quang Red / 660nm
Mạch bảo vệ: bảo vệ nối ngược cực, bảo vệ quá dòng
Thời gian phản ứng: 1ms
LED hiển thị: 7 điểm trạng thái, 4 số FND
Điều khiển độ nhạy: tự động, làm bằng tay
Chúc năng thêm vào: Kiểm soát độ sáng, chỉ thị xoay 180°, hiển thị thời gian đặt, chức năng khoá, reset về 0
Ánh sáng xung quanh: ánh sáng mặt trời: 10000 lux, đèn sợi đốt: 3000 lux
Nhiệt độ xung quanh: Hoạt động: -10~55°C, bảo quản: -25~70°C
Độ ẩm môi trường xung quanh: 35~85% RH
Chống rung: 10-55Hz (chu kì 1 phút), biên độ kép 1.5mm, mỗi hướng X, Y, Z trong 2h
Chống sốc: 500m/s² (khoảng 50G), X, Y, Z mỗi hướng 3 lần
Độ bền điện môi: 1500V AC (50/60Hz) cho 1 phút
Điện trở cách điện: 20MΩ (500V DC)
Phương thức kết nối: Flying lead 1.5m, 5P
Phụ kiện: giá đỡ
Kích thước:
Loại: hội tụ tia, NPN
Khoảng cách cảm biến: 10-50mm
Mục tiêu cảm biến: giấy phi bóng màu trắng 50x50mm
Mức tiêu thụ hiện tại: 30mA
Độ trễ: trong phạm vi 10% của khoảng hoạt động
Nguông điện cung cấp: 12-24V DC ±10%
Nguồn sáng: LED Red (700nm)
Điều khiển đầu ra: NPN/PNP cực góp mở, Điện áp tải: 30V DC, Tải trở: 100mA, Tải cảm ứng: 50mA, Điện áp dư: 1V
Ổn định đầu ra: NPN cực góp mở, Điện áp tải: 30V DC, Tải trở: 50mA, Điện áp dư: 1V
Phương thức hoạt động: Light ON/ Dark ON
Chỉ báo hoạt động: Red LED, chỉ báo ổn đinh: Green LED
Ánh sáng xung quanh: ánh sáng mặt trời: 5000 lux
Nhiệt độ xung quanh: hoạt động: -25~+55°C, bảo quản: 35~85% RH
Độ ẩm môi trường xung quanh: hoạt động: 35~85%RH, bảo quản: 35~85% RH
Kết cấu bảo vệ: IP67 (IEC)
Chống rung: 10~55Hz (chu kỳ 1 phút) biên độ kép 1.5mm, mỗi hướng X, Y, Z trong 2h
Điện trở cách điện: 20MΩ (500v DC)
Độ bền điện môi: 1000V AC cho 1 phút
Chống sốc: 500m/s² (khoảng 50G), mỗi hướng X, Y, Z 3 lần
Phương thức kết nối: NPN 4P/ PNP 3P, Ø3mm, chiều dài 2m
Chất liệu: Hộp: Polycacbonate, Ống kính: Polycacbonate
Trọng lượng: khoảng 50g
Khoảng cách cảm biến: 10-40mm
Khoảng cách cảm biến: 10-30mm
Loại: hạn chế phản chiếu, NPN
Khoảng cách cảm biến: 3-30mm
Mục tiêu cảm biến: giấy phi bóng màu trắng 100x100mm
Mức tiêu thụ hiện tại: 23mA
Mức tiêu thụ hiện tại: 35mA
Loại: phản xạ khuếch tán, NPN
Khoảng cách cảm biến: 400mm
Mục tiêu cảm biến: giấy phi bóng màu trắng 200x200mm
Mức tiêu thụ hiện tại: 25mA
Độ trễ: trong phạm vi 20% của khoảng hoạt động
Khoảng cách cảm biến: 300mm
Nguồn sáng: LED hồng ngoại (900nm)
Loại: phản xạ retro, NPN
Khoảng cách cảm biến: 0.1-2m
Mục tiêu cảm biến: Ø20mm
Loại: thông qua tia, NPN
Khoảng cách cảm biến: 10m
Mục tiêu cảm biến: Ø6mm
Mức tiêu thụ hiện tại: Trns: 23mA
Rcvr: 23mA
Khoảng cách cảm biến: 7m
Mức tiêu thụ hiện tại: Trns: 20mA
Rcvr: 20mA
Khoảng cách cảm biến: 1m
Phương thức hoạt động: bởi dây điều khiển, Light ON/ Dark ON
Loại: NPN, phản xạ retro
Khoảng cách cảm biến: 2m
Mục tiêu cảm biến: Ø25mm (mờ đục)
Thời gian phản ứng: 1.5ms
Nguồn sáng: LED hồng ngoại
Điều khiển đầu ra: Điện áp đầu ra NPN, Điện áp tải: 30V DC, Tải dòng: 200mA, Điện áp dư: 1V
Mạch bảo vệ: Tích hợp bảo vệ mạch từ đảo ngược kết nối cung cấp điện, đầu ra ngắn mạch quá dòng bảo vệ mạch
Nhiệt độ hoạt động xung quanh: hoạt động: -10~60°C, bảo quản: -25~70°C
Độ ẩm môi trường xung quanh: 35~85%RH
Ánh sáng môi trường xung quanh: Ánh sáng mặt trời: thấp hơn 10000 lux, Đèn sợi đốt: thấp hơn 3000 lux
Kết cấu bảo vệ: IP66 (IEC)
Chống sốc: 500m/s², mỗi hướng X, Y, Z 3 lần
Độ bền điện môi: 500V AC (50/60Hz cho 1 phút)
Phương thức kết nối: loại mở rộng 2m, 4P
Loại: NPN, phản xạ khuếch tán
Khoảng cách cảm biến: 300m
Mục tiêu cảm biến: 200x200mm (giấy phi bóng màu trắng)
Độ trễ: thấp hơn ±20% của dãy cảm biến
Loại: NPN, thông qua tia
Mục tiêu cảm biến: Ø10mm (mờ đục)
Mức tiêu thụ hiện tại: Máy phát: 20mA
Máy thu: 15mA
Kiểu: phản xạ khuếch tán
Khoảng cách cảm biến: 700mm
Đối tượng cảm biến: 200x200mm (giấy phi bóng màu trắng)
Nguồn cung cấp điện áp: 12-24V DC ±10%
Nguồn điện tiêu thụ: 45mA
Phương thức hoạt động: Light ON / Dark ON (có thể chọn được bằng phương thức V/R)
Điều chỉnh độ nhạy: được gắn vào V/R
Điều khiển đầu ra: NPN/PNP cực góp mở không đồng bộ
Tải dòng: 150mA DC, Điện áp dư: ít hơn 1V DC
Chất liệu: Hộp: ABX kháng nhiệt, ống kính: P.C
Phương thức kết nối: cáp mở rộng loại (Số dây: 5P, Đường kính: Ø6mm, Độ dài: 2mm) (bộ phát 2P)
Ánh sáng xung quanh: Ánh sáng mặt trời: thấp hơn 1100 Lux, Đèn sợi đốt: thấp hơn 3000 Lux
Nhiệt độ xung quanh: -20~65°C (nhiệt độ bảo quản: -25~70°C)
Độ ẩm môi trường xung quanh: 35~85%RH (không ngưng tụ)
Độ bền điện môi: AC 1000V 1 phút
Điện trở cách điện: 20MΩ

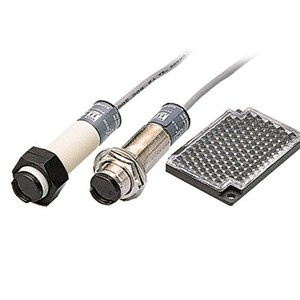

Kiểu: phản xạ retro
Khoảng cách cảm biến: 0.1~5m
Đối tượng cảm biến: Ø60mm (vật thể chắn sáng)
Dải phản ứng:
Kiểu: thông qua chùm
Đối tượng cảm biến: Ø20mm (vật thể chắn sáng)
Nguồn điện tiêu thụ: Bộ phát: 35mA
Bộ thu: 20mA
Điều chỉnh độ nhạy:
