BỘ ĐIỀU KHIỂN NHIỆT ĐỘ
Thông tin kĩ thuật:
Chức năng: đốt nóng, làm mát
RS485/422,2 HBA
Input: a) T.C: K, J, E, T, R, B, S, L, N, U, W, PLII
b) R.T.D: Pt100(KS/IEC), KPt100(KS)
c) Điện áp đầu vào DC: 1-5V, -10-20mV, 0-100mV
d) Dòng đầu vào DC: 4-20mA (kết nối điện trở 250Ω đến thiết bị đầu cuối đầu vào)
Chu kì mẫu: 250ms
Độ phân giải màn hình hiển thị đầu vào: dưới điểm thập phân của tín hiệu đầu vào và dải đo
Trở kháng đầu vào: T.C và mV đầu vào: 1MΩ DC V: 1MΩ
Nguồn điện trở có thể chịu được: cặp nhiệt độ: 250Ω , điện áp: 2kΩ
Sức đề kháng dây dẫn có thể chịu được: R.T.D: 10Ω / dây
Điện áp đầu vào chấp nhận được: ±10V (T.C, R.T.D, điện áp: mV DC), ±20V (điện áp: V DC)
Tỉ lệ loại bỏ tiếng ồn: NMRR: 40dB, CMRR: 120dB (50/60Hz ±1%)
Tiêu chuẩn: T.C, R.T.D: KS, IES, DIN
Scaling: theo thiết lập tối đa, giá trị (SH), giá trị (SL) của dải đo, rộng có sẵn (-1999~9999)
Tiêu chuẩn nhiệt độ bù trừ: ±1.5°C (15~35°C), ±2.0°C (0~50°C)
Độ chính xác: ±0.1% (Full Scale)
Điện năng cung cấp cho cảm biến: 24V DC (điện trở trong: 1.2kΩ) 50mA 15V DC (điện trở trong: 600Ω )
Kích thước: 96x96x100mm
BỘ LẬP TRÌNH KHIỂN NHIỆT ĐỘ
Chức năng: Điều khiển đốt nóng, làm mát
Điều khiển giá trị bất biến
5 tín hiệu trong
5 tín hiệu thời gian
Vùng PID
Điện áp: 100-240V AC 50/60Hz
Điện năng tiêu thụ: tối đa 10VA
Điều khiển đầu ra: đầu ra phổ biến: relay, SSR, current
Điều khiển hoạt động: PID hoặc ON/OFF
Alarm: 4 alarm đầu ra
Giao tiếp: RS485/422 + 4 tiếp điểm ngõ vào (DI-4~DI-7)
Cài đặt: bằng phím lên/xuống ở mặt trước
Hiển thị: PV: Digital LED
SV: LCD Black light
Thiết lập và hiển thị chính xác: 0.1% Full Scale (F.S)
Thiết lập độ phân giải: 1 hoặc 0.1% ( theo phạm vi đầu vào)
Bảo vệ bộ nhớ: semi-permanent
Điều khiển ngoài: 4 alarm đầu ra ( Run, Reset, Step, Hold)
Số kiểu mẫu: 30
Số đoạn: 300
Số tiếp xúc mẫu: 30
Hoạt động: 1~99 lần hoặc vô hạn
Chương trinh nghiêng: giờ, phút
Điện trở cách điện: 500V AC 20MΩ
Độ bền điện môi: 2300V AC 50/60Hz cho 1 phút
Nhiệt độ môi trường và độ ẩm: 0~50°C, 35-85% RH
Giao tiếp: 4 tiếp điểm ngõ vào (DI-4~DI-7)
Giao tiếp: RS485/422
Giao tiếp:
Chức năng: Điều khiển đốt nóng
Giao tiếp: RS485/422 + 4 tiếp xúc (DI-4~DI-7)
Giao tiếp: Tiếp xúc đầu vào (DI) 4 tiếp xúc (DI-4~DI-7)
Giao tiếp: không (DI-1~DI-3 tiêu chuẩn)

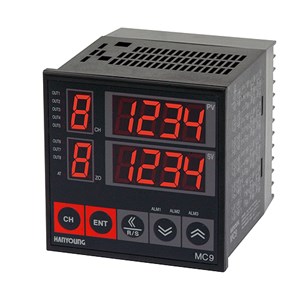

BỘ ĐIỀU KHIỂN NHIỆT ĐỘ 8 KÊNH (4 NGÕ VÀO - 4 NGÕ RA VÀ 4 NGÕ VÀO CHỈ HIỂN THỊ)
Chức năng: Thiết bị điều khiển đa kênh PID
Nhiều chức năng báo khác nhau (15 kiểu)
Chức năng đa bộ nhớ (tối đa 8x8 đơn vị)
Thiết bị điều khiển 4 kênh, 4 ngõ ra relay
Chức năng tiếp xúc đầu vào DI
Chức năng điều khiển lạnh, option AL2/AL3/HBA
Điện áp: 110-220V AC 50-60Hz
Công suất tiêu thụ: 100V AC (thấp hơn 14VA) / 240V AC (thấp hơn 20VA)
Input: Đầu vào (loại sensor) lựa chọn bởi các mã cấu hình hậu tố
a) T.C: K, J, E, T, R, B, S, L, N, U, W, PLII
b) R.T.R: Pt100Ω (KS/IEC), KPt100Ω (KS)
c) Điện áp đầu vào DC: 0-5V, 1-5V, 0-10V
d) Dòng đầu vào DC: 4-20mA (Kết nối một điện trở 250Ω đến thiết bị đầu cuối đầu vào)
Output: Loại (relay đầu ra, điện áp xung đầu ra, triac đầu ra, 4-20mA đầu ra, 0-20mA đầu ra)
Alarm: Kiểu tiếp xúc 1a/250V AC, 1A (tải thuần trở)
Tuổi thọ: trên 300.000 lần ON/OFF
Giao tiếp: EIA RS485/RS232C, đơn vị kết nối tối đa: 31 đơn vị (đối với RS485, địa chỉ có thể được cài đặt từ 1 đến 99)
Phương pháp giao tiếp: 4 dây 1 nửa kép / 2 dây 1 nửa kép
Giao thức giao tiếp: PC-LINK
Tiếp xúc đầu vào: dưới 2kΩ ON, trên 15kV OFF
Môi trường hoạt động: Nhiệt độ: 0~50°C (32~122°F)
Độ ẩm: 45~85% RH (nhưng không ngưng tụ)
Từ trường: dưới 400AT/m không có khí gas độc và không có bụi
Chức năng điều khiển lạnh, option AL2/AL3/RS485/422
Chức năng điều khiển lạnh, option AL2/AL3/RS232
Chức năng điều khiển lạnh, option AL2/AL3
Chức năng điều khiển lạnh, không option
Chức năng điều khiển nóng, option AL2/AL3/HBA
Chức năng điều khiển nóng, option AL2/AL3/RS485/422
Chức năng điều khiển nóng, option AL2/AL3/RS232
Chức năng điều khiển nóng, option AL2/AL3
Chức năng điều khiển nóng, không option
Thiết bị điều khiển 8 kênh
Chức năng làm nóng/làm mát (4 kênh chỉ khả thi)
