Đặc điểm chính ▣ Đặc điểm ●Đặc điểm chung *Kích thước nhỏ gọn: W20×H32×L10.6mm *Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC) *Có thể chọn Light ON / Dark ON (Ngoại trừ BJG30-DDT) *Được tích hợp điều chỉnh độ nhạy VR (Ngoại trừ BJG30-DDT) *Mạch bảo vệ ngắn mạch ngõ ra, nối ngược cực *Chức năng tự động ngăn ngừa giao thoa lẫn nhau *Được cải tiến chống nhiễu và giảm tối thiểu ảnh hưởng của ánh sáng nhiễu loạn thay đổi ●Loại khoảng cách phát hiện dài *Khoảng cách phát hiện dài với các thấu kính chất lượng cao :Phát hiện lên đến 15m (Loại thu phát), Loại phản xạ khuếch tán 1m, Loại phản xạ gương chùm tia phân cực (MS-2A) *Chức năng giảm tối thiểu lỗi cảm biến M.S.R(Mirror Surface Rejection) (Loại phản xạ gương chùm tia phân cực) *Kích thước nhỏ gọn: W20×H32×L10.6mm *Cấu trúc bảo vệ IP65/IP67 (Tiêu chuẩn IEC) ●Loại phản xạ BGS *Không ảnh hưởng bởi nền phía sau đối tượng với chức năng Background Suppress (B.G.S) *Bảo đảm hiệu suất cảm biến siêu đẳng so với loại phản xạ khuếch tán khác *Cài đặt khoảng cách cảm biến thông qua volume *Bề rộng tia cảm biến nhỏ *Dễ dàng kiểm tra vị trí cảm biến bằng đốm tia nhỏ có thể nhìn thấy *Phát hiện ổn định bởi việc giảm tối thiểu lỗi bất chấp màu sắc và vật liệu của các đối tượng cảm biến ●Loại phát hiện thủy tinh trong suốt / Loại đốm tia cực nhỏ *Phát hiện ổn định đối với đối tượng trong suốt (LCD, PDP, thủy tinh,…) bởi BJG30-DDT *Dễ dàng kiểm tra vị trí cảm biến bằng đốm tia cực nhỏ có thể nhìn thấy *Thích hợp để phát hiện các đối tượng nhỏ (Đối tượng phát hiện Min.: dây đồng nguyên chất Ø0.2mm) Các ứng dụng * Kiểm tra sai sót trong quá trình đóng gói dược phẩm
Thông tin đặt hàng Bảng thông số kỹ thuật Kích thước Sơ đồ kết nối Hướng dẫn sử dụng Chú ý an toàn cho bạn * Vui lòng giữ gìn các chỉ dẫn này và đọc kỹ trước khi sử dụng thiết bị này. * Hãy làm theo các lời chú ý sau đây; ! Cảnh báo Có thể làm tổn hại nghiêm trọng đến kết quả nếu không làm theo các chỉ dẫn. ! Chú ý Sản phẩm có thể bị hư hỏng, hoặc làm tổn hại đến kết quả nếu không làm theo các chỉ dẫn. * Sau đây là sự giải thích các ký hiệu được sử dụng trong bảng hướng dẫn hoạt động. ! Hư hỏng hoặc nguy hiểm có thể xảy ra đối với các điều kiện đặc biệt. ! Cảnh báo 1. Trường hợp sử dụng thiết bị này với máy móc cần sự điều khiển an toàn (Ví dụ: Điều khiển năng lượng hạt nhân, thiết bị y tế, xe cộ, tàu lửa, máy bay, thiết bị phòng cháy, giải trí hoặc thiết bị an toàn,...), nó đòi hỏi lắp đặt thiết bị đảm bảo an toàn, hoặc liên hệ với chúng tôi đối với thông tin cần yêu cầu. Nó có thể gây cháy, tổn thương đến con người hoặc hư hỏng tài sản. 2. Không được tháo ra hoặc sửa đổi thiết bị này. Vui lòng liên hệ với chúng tôi nếu có yêu cầu. Nó có thể làm chập điện hoặc gây cháy. ! Chú ý 1. Thiết bị này không được sử dụng ở ngoài trời. Nó có thể làm giảm tuổi thọ sản phẩm hoặc làm chập điện. 2. Không sử dụng thiết bị này ở nơi có khí ga dễ cháy hoặc gây nổ. Nó có thể gây cháy hoặc nổ. 3. Hãy tuân theo các thông số kỹ thuật định mức. Nó có thể làm giảm tuổi thọ hoặc làm hư hỏng sản phẩm. 4. Không sử dụng thiết bị này vượt quá nguồn định mức và không cấp nguồn AC cho loại sử dụng nguồn DC. Nó có thể làm hư hỏng thiết bị này. 5. Hãy kiểm tra cực của nguồn và dây kết nối sai. Nó có thể làm hư hỏng thiết bị này. 6. Không sử dụng thiết bị này ở nơi có chấn động hoặc va chạm mạnh. Nó có thể làm hư hỏng thiết bị này. 7. Vệ sinh thiết bị, không sử dụng nước hoặc dầu để làm sạch. Nó có thể gây chập điện hoặc cháy sẽ làm hư hỏng sản phẩm.
BJ Series

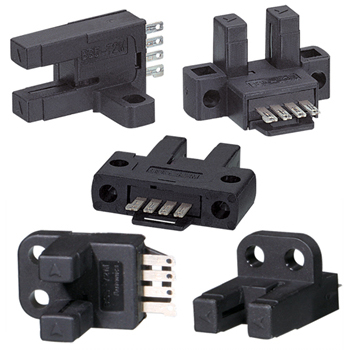

Cảm biến quang điện cực nhỏ Cảm biến quang điện cực nhỏ BS5 Series với các model loại Y (BS5-Y2M) & loại V (BS5-V2M). Series cung cấp nhiều hình dáng khác nhau (loại K, T, L, Y, V) cho nhiều điều kiện lắp đặt và kiểu kết nối loại giắc cắm làm tăng sự tiện lợi cho người sử dụng. Hơn nữa, BS5 Series dễ dàng kết nối với nhiều loại ICs, relay, chương trình điều khiển bởi dải rộng nguồn cấp và cấu trúc bảo vệ chống bụi cho cửa sổ thu/phát bảo đảm độ tin cậy cao.
Đặc điểm chính * Cực nhỏ, có khuếch đại, ngõ ra NPN collector hở * Có nhiều ứng dụng với nhiều loại khác nhau (loại K, T, L, Y, V) * Có thể lựa chọn chế độ Light ON / Dark ON bởi đầu nối điều khiển * Tần số đáp ứng tốc độ cao : 2kHz * Dải nguồn cấp rộng : 5-24VDC (Dễ dàng để kết nối với ICs, Relay, chương trình điều khiển) * Cấu trúc bảo vệ chống bụi bởi cửa sổ thu/phát * Chỉ thị hoạt động bằng LED Đỏ * Kết nối dễ dàng thông qua socket / cáp nối có giắc cắm tùy chọn
Lĩnh vực ứng dụng * Ứng dụng cho máy móc nhỏ có độ chính xác cao bao gồm LCD, sản xuất thiết bị bán dẫn, hệ thống ngắm nhìn và truyền động băng tải * Thích hợp cho việc xác định vị trí palet, đếm lỗ và phát hiện điểm khởi động của rotator
Loại phản xạ khuếch tán nhỏ với khoảng cách phát hiện dài
* Thực hiện khoảng cách phát hiện dài (2m) bởi thấu kính được thiết kế đặc biệt * Có chỉ thị trạng thái Light ON * Bao gồm chức năng điều chỉnh độ nhạy * Hiển thị LED 2 màu

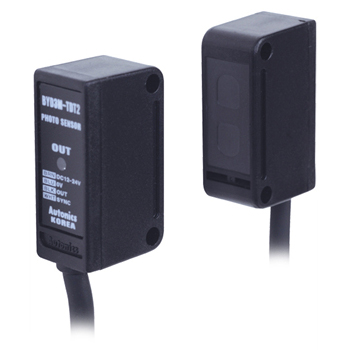

Loại đồng bộ thu/phát nhỏ
* Kích thước nhỏ: W12 x H16 x D30mm * Giảm tối thiểu sự cố do ánh sáng bên ngoài bởi sự đồng bộ thu và phát * Có mạch bảo vệ quá dòng và bảo vệ nối ngược cực nguồn bên trong * Tốc độ đáp ứng nhanh: Max. 1ms

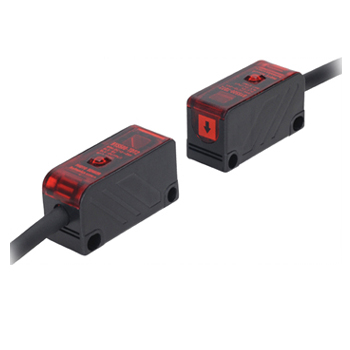

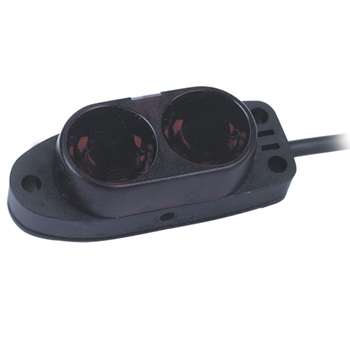

Cảm biến quang điện nhỏ loại phản xạ khuếch tán và giới hạn khoảng cách phản xạ
* Kích thước nhỏ gọn dễ dàng lắp đặt * Phát hiện tốt hơn không ảnh hưởng bởi màu sắc của đối tượng (Loại giới hạn khoảng cách phản xạ) * Chỉ thị hoạt động ở vị trí trên đỉnh (BYD30-DDT-U, BYD50-DDT-U) * Dễ dàng điều chỉnh thời gian đáp ứng bằng chức năng định thời (Thời gian OFF Delay: 0.1 ~ 2 giây) * Có mạch bảo vệ quá dòng / Mạch bảo vệ nối ngược cực nguồn
Cảm biến quang điện loại dẹp khoảng cách phát hiện dài
* Loại dẹp nên dễ dàng lắp đặt * Kích thước nhỏ thực hiện khoảng cách phát hiện 3m * Cấu trúc bảo vệ chống thấm nước IP67 (Chuẩn IEC)

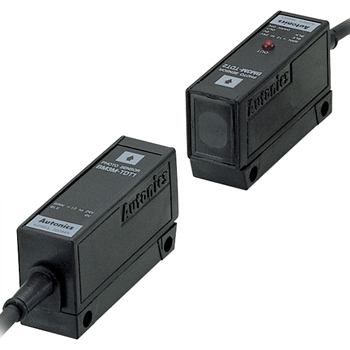

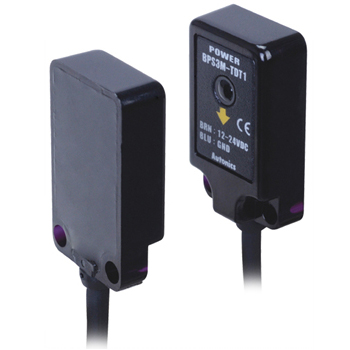

Nhỏ và nhẹ, cảm biến quang điện loại phổ biến
* Dễ dàng lắp đặt trong không gian hẹp với kích thước nhỏ và trọng lượng nhẹ * Thuận tiện để điều chỉnh độ nhạy bởi điều khiển điều chỉnh độ nhạy bên ngoài (Chỉ cung cấp cho loại phản xạ khuếch tán) * Dễ dàng lắp đặt bởi loại vặn ốc vào lỗ lắp đặt * Có mạch bảo vệ nối ngược cực nguồn bên trong

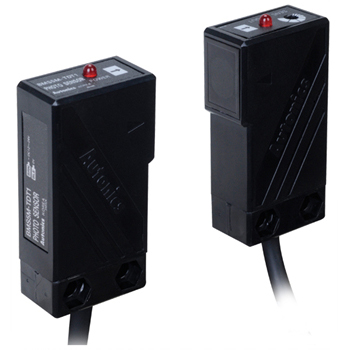

Loại có tốc độ đáp ứng cao với mạch bảo vệ ngõ ra bên trong
* Có mạch bảo vệ quá dòng và bảo vệ nối ngược cực nguồn bên trong * Tốc độ đáp ứng cao: Dưới 1ms * Có thể chọn chế độ Light ON / Dark ON bởi dây điều khiển * Điều chỉnh độ nhạy VR bên trong (Ngoại trừ loại thu phát)

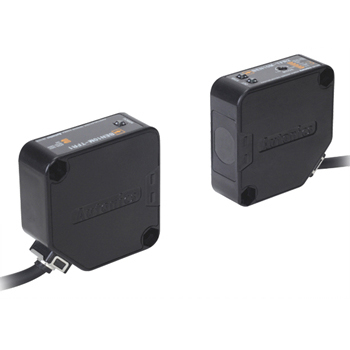

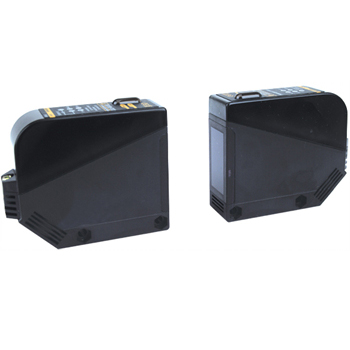

Cảm biến quang điện khoảng cách phát hiện dài loại đầu nối
* Có điều chỉnh độ nhạy VR bên trong * Định thời : ON Delay, OFF Delay, One-shot Delay * Ngõ ra NPN/PNP collector hở (Loại nguồn DC) * Chức năng tự chẩn đoán (LED Xanh sáng ở mức ổn định) * Có mạch bảo vệ quá dòng và bảo vệ nối ngược cực nguồn bên trong * Dải nguồn cấp rộng: Sử dụng chung 24-240VDC/24-240VAC * Cấu trúc chống thấm nước: IP66 (Tiêu chuẩn IEC)
Nhỏ gọn, loại điện áp tự do có khuếch đại bên trong
* Loại nhỏ và điện áp tự do * Dễ dàng lắp đặt sử dụng với chỉ thị LED trên sản phẩm * Có thể cài đặt chế độ hoạt động bằng công tắc (Light ON / Dark ON) * Có thể kiểm tra trạng thái hoạt động bởi chỉ thị LED ngõ ra * Và chỉ thị LED trạng thái * Có IC diode quang chịu được ánh sáng môi trường và nhiễu điện

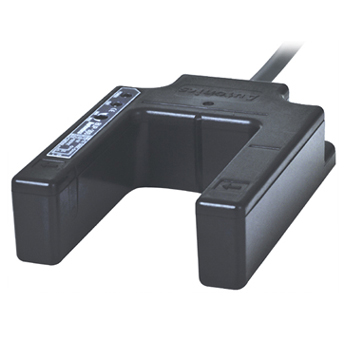

Cảm biến quang điện loại Hình chữ-U vỏ bằng nhựa tăng cường
* Loại có tốc độ đáp ứng cao * Bao gồm bảo vệ quá dòng, Bảo vệ nối ngược cực nguồn * Có thể lựa chọn chế độ Light ON / Dark ON bởi dây điều khiển * Cấu trúc chống thấm nước IP66 (Tiêu chuẩn IEC) : BUP-30, BUP-50

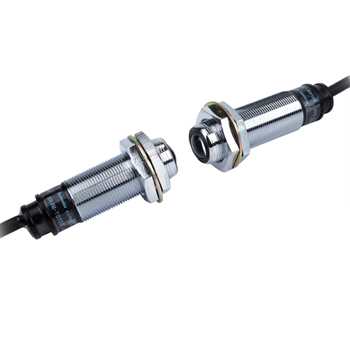

Cảm biến quang điện hình trụ Cảm biến quang điện hình trụ BR Series bảo đảm hiệu suất phát hiện siêu đẳng cho nhiều ứng dụng khác nhau – khoảng cách phát hiện dài 20M (loại thu phát), phát hiện trong không gian nhỏ (loại tia nhỏ), và phát hiện đòi hỏi có chống nhiệt (loại thấu kính thủy tinh). Hơn nữa, loại phản xạ gương sẽ hỗ trợ rất nhiều trong các lĩnh vực công nghiệp để làm hài lòng mọi nhu cầu đơn lẻ của khách hàng.
Đặc điểm chính * Phát hiện đến 20M (loại thu phát) * Chống nhiễu siêu đẳng bằng việc xử lý tín hiệu số * Thời gian đáp ứng tốc độ cao dưới 1ms * Có mạch bảo vệ ngắn mạch (quá dòng) và bảo vệ nối ngược cực nguồn * Thích hợp cho việc phát hiện trong không gian nhỏ (loại tia nhỏ) * Có điều chỉnh độ nhạy bên ngoài (loại phản xạ khuếch tán, phản xạ gương) * Có thể chuyển Light ON, Dark ON bởi dây điều khiển (loại phản xạ khuếch tán, phản xạ gương) * Hiệu suất chống nhiệt tuyệt vời bằng thấu kính thủy tinh (BR4M) * Cấu trúc bảo vệ IP66 (Tiêu chuẩn IEC) Lĩnh vực ứng dụng Áp dụng cho máy đóng gói hoặc trên các băng tải trong các lĩnh vực công nghiệp Ví dụ ứng dụng Thông tin đặt hàng Bảng thông số kỹ thuật Kích thước Sơ đồ kết nối Hướng dẫn sử dụng
Cảnh báo an toàn cho bạn

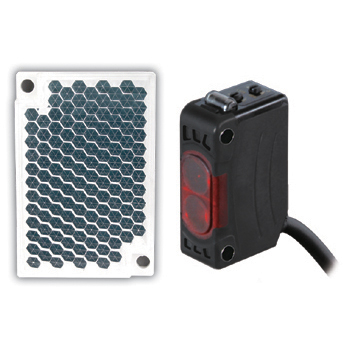

Cảm biến quang điện kích thước nhỏ gọn chức năng cao cấp BJ Series thực hiện cảm biến khoảng cách dài nhờ có các thấu kính quang học mới phát triển với thuật toán cảm biến tiên tiến nhất và có hiệu suất cảm biến bậc nhất thế giới với sức chống nhiễu được cải tiến. Hơn nữa, các dòng khác nhau bao gồm loại đốm tia cực nhỏ / loại phát hiện thủy tinh trong suốt thỏa mãn nhu cầu đơn lẻ của người sử dụng trong nhiều lĩnh vực công nghiệp khác nhau.
< Đặc điểm tổng quát > * Kích thước nhỏ gọn: W20 x H32 x L10.6mm * Mạch bảo vệ nối ngược cực, bảo vệ ngắn mạch ngõ ra * Sức chống nhiễu được cải tiến * Cấu trúc bảo vệ IP65 (Tiêu chuẩn IEC) * Có thể chọn Light ON / Dark ON [ngoại trừ Loại phát hiện thủy tinh trong suốt] * Điều chỉnh độ nhạy VR được hợp nhất [ngoại trừ Loại phát hiện thủy tinh trong suốt] * Chức năng tự động ngăn ngừa giao thoa lẫn nhau [ ngoại trừ Loại phát hiện khoảng cách dài – Loại thu phát]
● Loại phát hiện khoảng cách dài * Phát hiện khoảng cách dài với các thấu kính chất lượng cao : Loại thu phát 15m, Loại phản xạ gương có lọc phân cực 3m, Loại phản xạ khuếch tán 1m * Giảm tối thiểu lỗi cảm biến bởi mạch M.S.R(Mirror Surface Rejection) [Loại phản xạ gương có lọc phân cực]
● Loại đốm tia cực nhỏ
* Tối ưu cho việc phát hiện các đối tượng nhỏ (đối tượng phát hiện min.: Ø0.2mm dây đồng nguyên chất)
* Dễ dàng kiểm tra đốm tia cảm biến với LED đỏ
● Loại phát hiện thủy tinh trong suốt
* Phát hiện ổn định đối với đối tượng trong suốt (LCD, PDP, thủy tinh,...)
