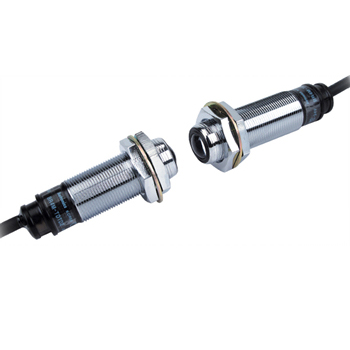

Cảm biến quang điện hình trụ Cảm biến quang điện hình trụ BR Series bảo đảm hiệu suất phát hiện siêu đẳng cho nhiều ứng dụng khác nhau – khoảng cách phát hiện dài 20M (loại thu phát), phát hiện trong không gian nhỏ (loại tia nhỏ), và phát hiện đòi hỏi có chống nhiệt (loại thấu kính thủy tinh). Hơn nữa, loại phản xạ gương sẽ hỗ trợ rất nhiều trong các lĩnh vực công nghiệp để làm hài lòng mọi nhu cầu đơn lẻ của khách hàng.
Đặc điểm chính * Phát hiện đến 20M (loại thu phát) * Chống nhiễu siêu đẳng bằng việc xử lý tín hiệu số * Thời gian đáp ứng tốc độ cao dưới 1ms * Có mạch bảo vệ ngắn mạch (quá dòng) và bảo vệ nối ngược cực nguồn * Thích hợp cho việc phát hiện trong không gian nhỏ (loại tia nhỏ) * Có điều chỉnh độ nhạy bên ngoài (loại phản xạ khuếch tán, phản xạ gương) * Có thể chuyển Light ON, Dark ON bởi dây điều khiển (loại phản xạ khuếch tán, phản xạ gương) * Hiệu suất chống nhiệt tuyệt vời bằng thấu kính thủy tinh (BR4M) * Cấu trúc bảo vệ IP66 (Tiêu chuẩn IEC) Lĩnh vực ứng dụng Áp dụng cho máy đóng gói hoặc trên các băng tải trong các lĩnh vực công nghiệp Ví dụ ứng dụng Thông tin đặt hàng Bảng thông số kỹ thuật Kích thước Sơ đồ kết nối Hướng dẫn sử dụng
Cảnh báo an toàn cho bạn
ĐẶC ĐIỂM CHÍNH
* Bề mặt phía sau phẳng dẹt với góc lệch 90°, FDR/FTR Series giúp tiết kiệm nhất không gian lắp đặt * Lắp đặt đơn giản và trực tiếp một cách nhanh chóng lên thiết bị máy móc chỉ với một đai ốc
* Bề mặt phía sau phẳng dẹt với góc lệch 90°, FDR/FTR Series giúp tiết kiệm nhất không gian lắp đặt * Lắp đặt đơn giản và trực tiếp một cách nhanh chóng lên thiết bị máy móc chỉ với một đai ốc * Cáp có tính linh hoạt cao & uốn dẻo tốt (R1) với bán kính uốn cong lên đến 1mm * Cấu trúc bảo vệ IP67
- FTR : loại thu phát - FDR : loại phản xạ khuếch tán
[Loại dẹt] • Cáp linh hoạt cho phép bán kính uốn cong lên đến 1R (F□-□-□R) • Nhiều lựa chọn hướng phát hiện (Hướng phát hiện từ Trên/Bên cạnh/Phẳng/Trên+Bên cạnh) • Lắp đặt trực tiếp trong không gian chật hẹp với loại cáp sợi quang dẹt và mảnh (FDF/FTF) • Cáp sợi quang và giá đỡ Tất-cả-trong-một được kết hợp từ việc tích hợp giá đỡ và cảm biến (FTL) • Nâng cao tính tiện lợi bằng cách định hình hướng phát hiện với Series (FTF) loại uốn cong được
[Loại uốn dẻo linh hoạt] * Cấu trúc lõi cáp sợi quang cực mịn được tráng mạ:
Có thể uốn cong mà không ảnh hưởng đáng kể đến cường độ và sự gián đoạn ánh sáng: (Đảm bảo phát hiện khoảng cách dài trong môi trường đòi hỏi nhiều uốn cong) Tiết kiệm không gian với cáp được lắp đặt
Model hiện hành (15R/30R) Model uốn dẻo linh hoạt (1R)
[ Loại chống đứt gãy ]
* Khả năng chống đứt gãy cao với cấu trúc của từng lõi cáp sợi quang được tráng mạ:
Thích hợp ứng dụng trong môi trường di động đòi hỏi phải có sự uốn nén cao (Ví dụ: Rô-bốt).
* Cáp uốn dẻo linh hoạt cao (R1) cho phép bán kính uốn cong lên đến 1mm
* Cấu trúc bảo vệ IP67 - FTR : loại thu phát - FDR : loại phản xạ khuếch tán
[Loại uốn dẻo linh hoạt] * Cấu trúc lõi cáp sợi quang cực mịn được tráng mạ: Có thể uốn cong mà không ảnh hưởng đáng kể đến cường độ và sự gián đoạn ánh sáng: (Đảm bảo phát hiện khoảng cách dài trong môi trường đòi hỏi nhiều uốn cong) Tiết kiệm không gian với cáp được lắp đặt Model hiện hành (15R/30R) Model uốn dẻo linh hoạt (1R)
* Khả năng chống đứt gãy cao với cấu trúc của từng lõi cáp sợi quang được tráng mạ Thích hợp ứng dụng trong môi trường di động đòi hỏi phải có sự uốn nén cao (Ví dụ: Rô-bốt)
Bảng thông số kỹ thuật [ Loại phản xạ khuếch tán ]
[ Loại thu phát ]
Kích thước
Cáp sợi quang
* Loại lắp đặt DIN rail rất thuận tiện * Tốc độ đáp ứng cao: Max. 1ms * Có thể điều chỉnh độ nhạy với độ chính xác cao bởi biến trở chỉnh Mịn và Thô * Có thể lựa chọn chế độ Light ON / Dark ON bởi dây điều khiển * Bảo vệ quá dòng và bảo vệ nối ngược cực nguồn * Có thể sử dụng chống nổ (Phần sợi quang) * Có thể điều chỉnh chiều dài cáp sợi quang đối với loại cắt tự do
THÔNG TIN KĨ THUẬT
KÍCH THƯỚC
BF3RX Series
* Tốc độ đáp ứng cao: Dưới 0.5ms * Cài đặt độ nhạy tự động (Cài đặt bằng phím) / Cài đặt độ nhạy từ xa * Chức năng ngõ vào đồng bộ bên ngoài, Ngăn ngừa giao thoa bằng tay, Chức năng tự chẩn đoán * Bảo vệ quá dòng và Bảo vệ nối ngược cực nguồn * Chức năng định thời: OFF Delay khoảng. 40ms (Chỉ dành cho Loại chuẩn, Loại cài đặt độ nhạy từ xa) * Có thể tự động chọn chế độ Light ON / Dark ON * Có thể phát hiện đối tượng nhỏ và lắp đặt nơi rất nhỏ
BF4R Series
* Thân mỏng (W10 x H30 x 140mm) * Dải khoảng cách phát hiện rộng (0.1~3m, 0.05~1m) * Ngăn ngừa giao thoa bằng tay (Frequency Switching Function) * Chế độ chuyển Light ON / Dark ON
BWPK Series
* Thân mỏng 13mm với thấu kính fresnel. * Vỏ bằng nhựa (PC/ABS) * Bao gồm chức năng dừng truyền phát, Chức năng ngăn ngừa giao thoa lẫn nhau, Chức năng chỉ thị nháy Job, Chức năng chuyển Light ON / Dark ON * Dễ dàng phân biệt cạnh/mặt trước và chiều dài với hai dãy chỉ thị có độ sáng cao. * Thời gian đáp ứng nhanh, max. 7ms. * 4 loại sản phẩm (Độ rộng trục quang học: 20mm, Số lượng trục quang học: 8, 12, 16, 20)
BWP Series
* Khoảng cách phát hiện dài đến 7M * 22 loại sản phẩm (Trục quang học: 20/40mm, Chiều cao phát hiện: 120 ~ 940mm) * Tăng sự ổn định cảm biến bởi việc giảm tối đa vùng không phát hiện * Dễ dàng phân biệt cạnh, mặt trước và độ dài bởi sự chỉ thị của độ sáng bóng, dáng vẻ giống nhau. * Bao gồm chức năng tự chẩn đoán, chức năng ngăn ngừa giao thoa lẫn nhau, chức năng chẩn đoán bên ngoài. * Thiết kế thanh nhã và kích thước nhỏ (W28.6 x H22.6 x L□mm) * Cấu trúc chống thấm nước IP65
BW Series
