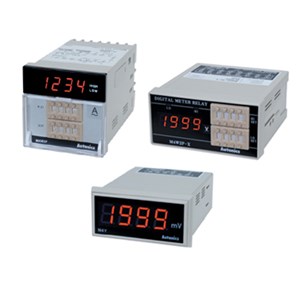

Đồng hồ đo đa năng M4M
Đặc điểm chung
- Đồng hồ đo điện áp Autonics M4M có hiển thị Max: 1999
- Đồng hồ Autonics M5W có chức năng chọn lựa giá trị RMS/AVG (Điện áp AC)
- Hiển thị LED 7 đoạn
- Kích thước vỏ theo thông số DIN
- Loại chỉ hiển thị, loại cài đặt trước 1 ngõ vào, cài đặt trước 2 ngõ vào.
- Ứng dụng Đồng hồ đo Autonics M4Y: đo điện áp AC, DC
Thông số kỹ thuật
M4M
Đồng hồ đo đa năng M5W
- Đồng hồ đo điện áp Autonics M5W có hiển thị Max: 19999
M5W
Đồng hồ đo đa năng M4W
- Đồng hồ đo điện áp Autonics M4W có hiển thị Max: 1999
M4W
Đồng hồ đo đa năng M4Y
- Đồng hồ đo điện áp Autonics M4Y có hiển thị Max: 1999
M4Y
Đồng hồ đo đa năng MT4UW
Đặc điểm chính * Loại đồng hồ cao cấp * Nhiều chọn lựa ngõ ra (Mặc định: Hiển thị) : Ngõ ra truyền thông RS485, ngõ ra nối tiếp tốc độ thấp, ngõ ra dòng (4-20mA), ngõ ra BCD, ngõ ra collector thường hở NPN/PNP, ngõ ra Relay * Thông số ngõ vào đo Max.: 500VDC, 500VAC, 5ADC, 5AAC * Dải hiển thị Max.: -1999 ~ 9999 * Chức năng cài đặt tỉ lệ * Đo tần số AC (0.1 ~ 9999Hz) * Có nhiều chức năng : Chức năng kiểm tra hiển thị giá trị max./ min., Chức năng trì hoãn chu kỳ hiển thị, Chức năng điều chỉnh điểm zero, chức năng hiệu chỉnh hiển thị cao, chức năng cài đặt tỉ lệ dòng ngõ ra, v.v. * Dải nguồn cấp rộng: 100-240VAC, 12-24VDC( chỉ riêng MT4W)
Các trường hợp ứng dụng Ứng dụng hiển thị rpm, hiển thị nhiệt độ trong nhà máy, đo điện áp, dòng và tần số hệ thống
Ví dụ ứng dụng
Thông tin đặt hàng Bảng thông số kỹ thuật Kích thước Hướng dẫn sử dụng Cảnh báo an toàn ※ Vui lòng tuân thủ các chỉ dẫn và xem xét kỹ trước khi sử dụng thiết bị này ※ Vui lòng chú ý các cảnh báo bên dưới:
! Cảnh báo Thiệt hại nghiêm trọng có thể là kết quả của việc không tuân theo các chỉ dẫn ! Cảnh báo Sản phẩm có thể bị thiệt hại hoặc hư hỏng nếu không tuân theo các chỉ dẫn
※ Tuân theo các ký hiệu giải thích được dùng trong tài liệu hướng dẫn vận hành. ! Cảnh báo: Hư hỏng hoặc nguy hiểm có thể xảy ra trong các tình huống đặc biệt.
! Cảnh báo 1. Trong trường hợp sử dụng thiết bị này với các máy (Điều khiển năng lượng hạt nhân, thiết bị y tế, xe, xe lửa, máy bay, máy đốt, thiết bị giải trí và an toàn v.v.), đòi hỏi cài đặt thiết bị chắc chắn an toàn, hoặc liên hệ với chúng tôi để cung cấp thông tin theo yêu cầu. Có thể là nguyên nhân của các hư hỏng nghiêm trọng, cháy hoặc thiệt hại con người 2. Phải được gắn trên Panel. Có thể gây ra hiện tượng shock điện 3. Không gắn lên terminal khi nguồn được mở. Có thể gây ra hiện tượng shock điện 4. Không tháo ra hoặc thay đổi thiết bị này, khi có yêu cầu. Nếu cần, vui lòng liên hệ với chúng tôi. Có thể gây ra hiện tượng shock điện và gây ra cháy 5. Vui lòng kiểm tra thông số của terminal khi cắm dây nguồn hoặc đo ngõ vào. Có thể gây ra cháy nổ
! Cảnh báo 1. Thiết bị này không nên sử dụng ở ngoài trời Có thể làm giảm tuổi thọ của thiết bị hoặc gây ra hiện tượng shock điện. 2. Khi kết nối dây, nên sử dụng loại dây Mã số 20AWG (0.50mm²) và dùng đinh ốc để siết trên terminal với lực từ 0.74N.m đến 0.90N.m Có thể gây ra sự cố hoặc cháy bởi vì kết nối không chắc chắn. 3. Vui lòng chú ý thông số công suất. Có thể làm giảm tuổi thọ của thiết bị và gây ra cháy nổ 4. Không sử dụng quá tải vượt mức giới hạn của tiếp điểm Relay Có thể làm mất khả năng cách điện, vỡ tiếp điểm, hư tiếp điểm, gãy Relay, cháy v.v. 5. Khi vệ sinh thiết bị, không dùng nước hoặc chất tẩy có dầu Có thể gây ra hiện tượng shock điện hoặc cháy làm hư hỏng sản phẩm 6. Không sử dụng thiết bị này ở nơi có chất dễ cháy hoặc khí nổ, ẩm, bức xạ mặt trời, bức xạ nhiệt, chấn động, va chạm v.v. Có thể gây ra nổ 7. Không để bụi tràn vào hoặc quấn dây vào bên trong thiết bị Có thể gây ra cháy hoặc hư phần cơ 8. Vui lòng kết nối chính xác sau khi kiểm tra cực của terminal đo Có thể gây ra cháy hoặc nổ
MT4W
Đồng hồ đo đa năng MT4Y
MT4Y
Đồng hồ đo màn hình đồ họa M4V
* Nhiều ngõ vào: DC 0-2V, DC 0-10V, DC1-5V, DC 0-1mA, DC 4-20mA * Chức năng cài đặt tỷ lệ (Cài đặt tỷ lệ High/Low) * Hiển thị Max: -999~999 * Chức năng hiển thị lỗi hoặc chức năng tự chẩn đoán * Mạch vi xử lý chất lượng cao bên trong * Độ chính xác hiển thị: F*S ±0.2%, rdg±1 chữ số
THÔNG SỐ KĨ THUẬT
M4V
Đồng hồ đo loại nhỏ M4N
* Hiển thị Max: 1999 * Chức năng tự giữ và tự động điều chỉnh Zero * Hiển thị LED 7 đoạn * Nguồn cấp: 5VDC, 12-24VDC
M4N
Đồng hồ đo tỉ lệ năng lượng lặp vòng M4YS
* Loại năng lượng xoay vòng * Ngõ vào đo: 4-20mADC * Dải hiển thị Max: -1999~9999 * Chức năng cài đặt tỷ lệ * Chức năng thay đổi dấu thập phân * Hiệu chỉnh giới hạn ngõ vào Hi/Low * Chức năng hiển thị giá trị đỉnh * Có thể thay đổi thời gian trễ của việc kiểm tra giá trị đỉnh * Chức năng thay đổi chu kỳ hiển thị (Có thể lựa chọn: 0.5giây/1giây/2giây/3giây/4giây/5giây) * Chức năng hiển thị lỗi
M4YS
Đồng hồ đo tỉ lệ năng lượng lặp vòng M4NS
M4NS
