E80H - Bo ma hoa vong quay E80H Series

E80H

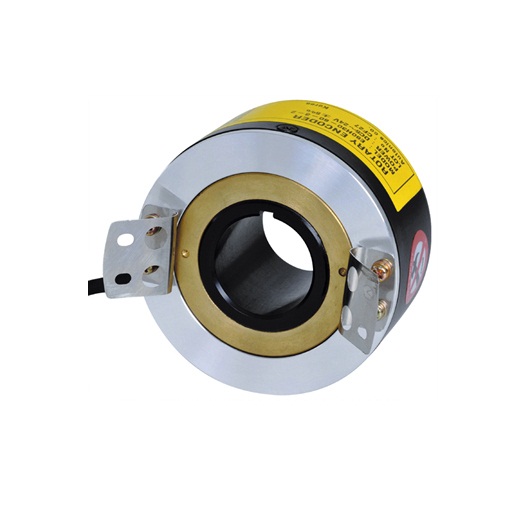

Bộ mã hóa vòng quay E80H Series

Lượt xem: 489 Xin vui lòng liên hệ để biết giá

Vui lòng liên hệ để có giá tốt nhất
Đặt mua sản phẩm Trở về
Hotline: 0909 63 73 78 - 0986 63 73 78
Hoạt động từ 08:00 - 22:00 hàng ngày kể cả Thứ 7 và Chủ Nhật

Trở về | Lên trên

  • Thông tin sản phẩm
  • Thông tin kỹ thuật
  • Hình ảnh sản phẩm
  • Ý kiến người dùng

ĐẶC ĐIỂM CHÍNH

* Đường kính ngoài Ø80mm, Đường kính trong của trục Ø30mm, Ø32mm (Tuỳ chọn)
* Có thể lắp đặt trực tiếp lên motor hoặc máy móc mà không cần khớp nối
* Nguồn cấp: 5VDC, 12-24VDC ± 5%
* Có nhiều loại ngõ ra

THÔNG SỐ KĨ THUẬT
Mục Bộ mã hóa vòng quay tương đối loại lỗ đường kính ø80mm
Độ phân giải (P/R)  ※1 60, 100, 360, 500, 512, 1024, 3200
Thông số kỹ thuật điện Pha ngõ ra Pha A, B, Z [Ngõ ra Line driver Pha A, A (bù), B, B (bù), Z, Z (bù)]
Độ lệch pha ngõ ra Sự lệch pha giữa pha A và B: T/4 ± T/8 (T=1 chu kỳ pha A)
Ngõ ra điều khiển Ngõ ra Totem Pole • Low - Dòng điện tải: Max. 30mA, Điện áp dư: Max. 0.4VDC
• High - Dòng điện tải: Max. 10mA, Điện áp ngõ ra (Điện áp nguồn 5VDC): Min. (Điện áp nguồn-2.0)VDC,
Điện áp ngõ ra (Điện áp nguồn 12-24VDC): Min. (Điện áp nguồn-3.0)VDC
Ngõ ra NPN collector hở Dòng điện tải: Max. 30mA, Điện áp dư: Max. 0.4VDC
Ngõ ra điện áp Dòng điện tải: Max. 10mA, Điện áp dư: Max. 0.4VDC
Ngõ ra Line driver  • Low - Dòng điện tải: Max. 20mA, Điện áp ngõ ra: Max. 0.5VDC
• High - Dòng điện tải: Max. -20mA, Điện áp ngõ ra: Min. 2.5VDC
Thời gian đáp ứng
(Rise/Fall)		 Ngõ ra Totem Pole Max. 1㎲ • Điều kiện đo - Độ dài cáp: 2m, I sink = 20mA
Ngõ ra NPN collector hở
Ngõ ra điện áp
Ngõ ra Line driver  Max. 0.5㎲
Tần số đáp ứng Max. 200kHz
Nguồn cấp • 5VDC ±5% (Dao động P-P: Max. 5%)
• 12-24VDC ±5% (Dao động P-P: Max. 5%)
Dòng điện tiêu thụ Max. 80mA (không có tải), Ngõ ra Line driver: Max. 50mA (không có tải)
Trở kháng cách ly Min. 100㏁ (sóng kế mức 500VDC giữa các chân đấu nối và vỏ thiết bị)
Độ bền điện môi 750VAC 50/60Hz trong 1 phút (Giữa các chân đấu nối và vỏ thiết bị)
Kết nối Loại cáp, Loại cáp có giắc cắm 250mm
Thông số kỹ thuật cơ khí Mô-men khởi động Max. 200gf·cm(0.02N·m)
Mô-men quán tính  Max. 800g·cm²(8×10-5 kg·m²)
Trục chịu tải Xuyên tâm: Max. 5kgf, Chịu đè: Max. 2.5kgf
Tốc độ quay cho phép Max. ※2 3600rpm
Chấn động Biên độ 1.5mm hoặc 300m/s² ở tần số 10~50Hz (trong 1 phút) theo mỗi phương X,Y,Z trong 2 giờ
Va chạm Khoảng Max. 75G
Môi trường Nhiệt độ môi trường -10~70℃, bảo quản: -25~85℃
Độ ẩm môi trường 35~85%RH, bảo quản: 35~90%RH
Cấu trúc bảo vệ IP50 (Tiêu chuẩn IEC)
Cáp ø5, 5-dây, Chiều dài: 2m, Cáp Shield (Line driver: ø5, 8-dây)
(AWG24, Đường kính lõi: 0.08mm, Số lượng lõi: 40, Đường kính cách ly ngoài: ø1mm)
Phụ kiện Giá đỡ đàn hồi
Trọng lượng Khoảng 560g
Chứng nhận CE (Ngoại trừ ngõ ra Line driver)


  E80H Series
