ELCB Mitsubishi
Model
NV-C Series
NV-S Series
NV-H Series

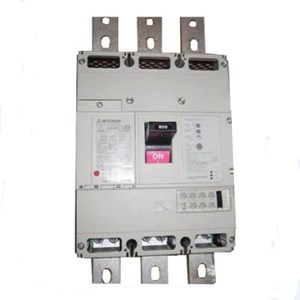

ELCB Mitsubishi NV800-HEW
Thông số kỹ thuât
Dòng điện định mức In: 400~800A (Adjustable)
Nhiệt độ làm việc: 40oC
Số cực: 3P
Điện áp cách điện định mức: 100-440VAC (Multi-votage type)
Loại tốc độ cao : Định mức dòng chính xác: 100-200-500(Selectable)
Loại trễ thời gian: Định mức dòng chính xác: 100-200-500 (Slectable)
Thời gian vận hành tối đa (s): 0.45s-1.0s-2.0s (Slectable)
Hệ thống chỉ báo rò đất : Button
Dòng ngắn mạch định mức: 100KA: 230VAC
70KA: 400VAC
65KA: 440VAC
Bộ phận cắt tự động: Điện tử
Nút tác động cắt (Trip button): Có
Tiêu chuẩn: IEC 60947-2
Tài liệu
ELCB Mitsubishi NV630-HEW
Dòng điện định mức In: 300~630A
Bộ phận cắt tự động:DDien tử
ELCB Mitsubishi NV400-REW
Dòng điện định mức In:250~400 A (Adjustable)
Điện áp cách điện định mức: 100-440VAC
Loại tốc độ cao : Định mức dòng chính xác (mA): 30, 100-200-500 (Selectable)
Thời gian vận hành tối đa: 0.04s
Loại thời gian trễ: Định mức dòng chính xác (mA): 100-200-500 (Selectable)
Thời gian vận hành tối đa (s): 0.45-1.0-2.0 (Selectable)
Dòng ngắn mạch định mức (KA): 150KA: 230VAC
125KA: 400VAC
125KA: 440VAC
Nút tác động cắt (Trip button): có

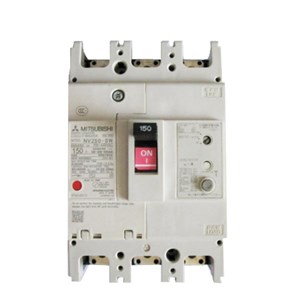

ELCB Mitsubishi NV250-RW
Dòng điện định mức In: 125, 150, 175, 200, 225 A
Điện áp cách điện định mức: 100-440VAC / 200-440VAC (Multi-voltage type)
Dòng ngắn mạch định mức (KA): 125KA: 230VAC
Tuổi thọ đóng cắt: Không có dòng điện: 12000 lần
Có dòng điện: 440V-In/2: 4000 lần
440V-In: 4000 lần
Bộ phận cắt tự động: Nhiệt-từ
ELCB Mitsubishi NV250-HEW
Dòng điện định mức In: 125~ 225 A
Số cực: 3P, 4P
Điện áp cách điện định mức: 100-440VAC (Multi-voltage type)
Dòng ngắn mạch định mức (KA): 100KA: 230VAC
50KA: 400VAC
50KA: 440VAC
ELCB Mitsubishi NV250-HW
ELCB Mitsubishi NV125-RW
Dòng điện định mức In: (15), 16, 20, (30), 32, 40, 50, (60), 63, (75), 80, 100 A
Tuổi thọ đóng cắt: Không có dòng điện: 25000 lần
Có dòng điện: 440V-In/2: 20000 lần
440V-In: 10000 lần
Lưu ý: Trường hợp dòng ở mức 15, 16A không có loại trễ thời gian
ELCB Mitsubishi NV125-HW
Dòng điện định mức In: (15), 16, 20, (30), 32, 40, 50, (60), 63, (75), 80, 100A
Điện áp cách điện định mức: 100-440VAC / 200-440VAC
ELCB Mitsubishi NV63-HW
Dòng điện định mức In: (15), 16, 20, 25, (30), 32, 40, 50, (60), 63A
Dòng ngắn mạch định mức: 25KA: 230VAC
10KA: 400VAC / 440VAC
Tuổi thọ đóng cắt: Không có dòng điện: 15000 lần
Có dòng điện: 440V-In/2: 15000 lần
440V-In: 8000 lần
Bộ phận cắt tự động: Thủy lực-từ
ELCB Mitsubishi NV800-SEW
Dòng ngắn mạch định mức: 85KA: 230VAC
42KA: 440VAC
ELCB Mitsubishi NV630-SEW
Dòng điện định mức In: 300~630A (Adjustable)
Thời gian vận hành tối đa: 0.45s-1.0s-2.0s (Slectable)
45KA: 400VAC
Bộ phận cắt tự động:Điện tử
ELCB Mitsubishi NV630-SW
Dòng điện định mức In: 500, 600, 630A
ELCB Mitsubishi NV400-SEW
Dòng điện định mức In: 200~400A (Adjustable)
Loại tốc độ cao : Định mức dòng chính xác: (30) 100-200-500(Selectable)
ELCB Mitsubishi NV400-SW
Dòng điện định mức In:250, 300, 400 A
Dòng ngắn mạch định mức (KA): 85KA: 230VAC
ELCB Mitsubishi NV250-SEW
Dòng điện định mức In: 125-225A (Adjustable)
Dòng ngắn mạch định mức (KA): 50KA: 230VAC
30KA: 400VAC
25KA: 440VAC
ELCB Mitsubishi NV250-SW
Dòng điện định mức In: 125, 150, 175, 200, 225, 250 A

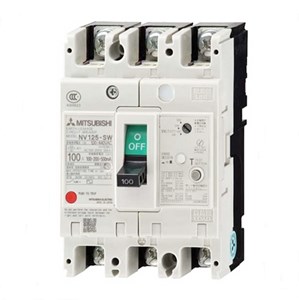

ELCB Mitsubishi NV125-SW
Dòng điện định mức In: (15), 16, 20, (30), 32, 40, 50, (60), 63, (75), 80, 100, 125 A
Dòng định mức 125A chỉ có loại 3 pha

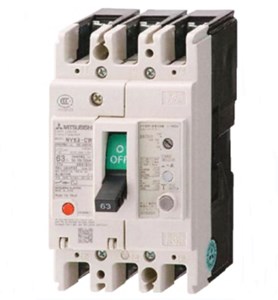

ELCB Mitsubishi NV63-SW
Dòng điện định mức In: (5), (10), (15), 16, 20, 25, (30), 32, 40, 50, (60), 63A
Dòng ngắn mạch định mức: 15KA: 230VAC
7.5KA: 400VAC / 440VAC
